张家港市征明机电设备制造有限公司主要经营全自动数控液压冲孔机、爬架支架货架自动冲孔机、金属管材型材冲孔机,从而达到工艺自动化,大大的降低生产中的各种成本。

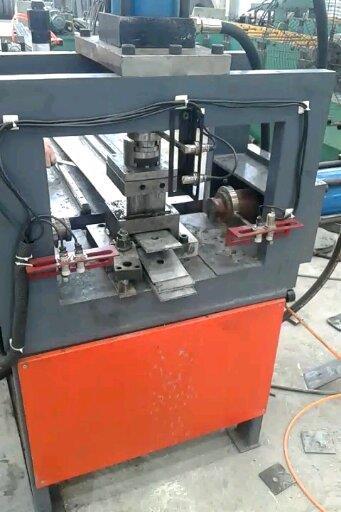

    手动角铁冲孔机 个性化定制服务 征明

    更新时间:2020-11-27   浏览数:222
    所属行业:机械 液压机械/部件
    发货地址:江苏省苏州张家港市塘桥镇
    产品规格:
    产品数量:9999.00台
    包装说明:
    单 价:面议
    征明角钢法兰切断机数控成型机自动冲孔机一体在线生产线

    性能特点: 征明系列生产线是风管角钢的冲孔、剪切的自动化生产专业设备,该机由五大部分组成,送料部分、主机部分、成品下料部分、液压气动部分、电气控制部分。
    ● 编制程序时只需输入工件尺寸、准距、工作数即可,编程简易,也可直接使用放样软件所生成的程序数据。

    ● 采取了多项措施解决角钢弯曲引起的进料困难和准距误差。

    ● 采用数控系统、工控机控制,伺服电机送进,效率高,工作精度稳定。

    ● 关键的液、气、电动元件全部采用进口产品。

    ● 具有故障自我诊断和数据统计功能。

    技术特征:

    ● 设备刚性强,结构紧凑,优化排料,具有免剪切功能,材料利用率高。

    ● 冲孔、切断、自动进行,生产效率高。

    ● 编制程序时只需输入工件尺寸、准距、工作数即可,编程简易。

    ● 采取了多项措施解决角钢弯曲引起的进料困难和准距误差。

    ● 采用数控系统,伺服电机送进,效率高,工作精度稳定。

    ● 关键的液压系统、气动系统、电控系统元件全部采用优质产品。

    ● 具有故障自我诊断和数据统计功能。

    主要技术参数:

    ZM-50型数控液压角钢联合生产线技术参数:

    ● 加工角钢范围(mm):∠3×3×3—∠5×5×5

    ● 冲孔直径(mm):16(5厚、Q235)

    ● 冲孔力(kN):400

    ● 每侧冲头数目(个):1

    ● 毛坯长度(mm):6000

    ● 成品长度(mm):6000

    ● 切断方式:模具切断

    ● 冲孔速率:一般工件50次/分钟

    ● 送进电机和准线调整均为进口伺服电机,主要电气控制元件及液压、气动阀为优质元件。

    ● 加工精度:符合GB2694-2003的要求

    ● 角钢送进速度:200mm/min


    加工定制:是
    :征明
    型号:ZM-CK50
    外形尺寸:6800*2500*1500mm
    重量:1.6t
    种类:冲床
    别名:全自动数控角钢法兰生产线
    用途:角铁法兰冲孔截断机


    全自动角铁冲孔机孔距方向定位精度高,送料部分装有专用测量编码器,用于反馈送料小车的实
    际位置并实时补偿修正位置误差,形成闭环控制系统。

    全自动角铁冲孔机整机夹紧、升降等机构采用气压或液压控制,工件定位(X、Y坐标)由伺服驱动,整机控制采用微电脑控制,通过触摸屏界面进行参数设定及操作切换,操作简单方便,并可储存100个以上产品加工参数。

    全自动角铁冲孔机:和一般的冲孔机设备相比,角铁槽钢冲孔机的占地面积是非常小的,而且成本的消耗只有普通设备的四分之一,算是非常节约的。
    全自动角铁冲孔机由手动泵或电动泵和工作头二部分组成,输油软管采用快速接头连接,密封可靠,快速,作业时无方向性限制,装拆方便,本机具专门用于角铁,扁铁,铜,铝排等金属板材的打孔。

    全自动角铁冲孔机实现生产设备与ERP联网要求,提高了设备的运行效率,加强了设备的管控能力,并且可以根据用户
    工厂的管理现状要求增减不同功能。
