张家港市征明机电设备制造有限公司主要经营全自动数控液压冲孔机、爬架支架货架自动冲孔机、金属管材型材冲孔机,从而达到工艺自动化,大大的降低生产中的各种成本。

    郴州方管液压冲孔机厂

    更新时间:2020-09-27   浏览数:144
    所属行业:机械 液压机械/部件
    发货地址:江苏省苏州张家港市塘桥镇
    产品规格:
    产品数量:9999.00台
    包装说明:
    单 价:面议



    主要技术参数:

    ZM-50型数控液压角钢联合生产线技术参数:

    ● 加工角钢范围(mm):∠3×3×3—∠5×5×5

    ● 冲孔直径(mm):16(5厚、Q235)

    ● 冲孔力(kN):400

    ● 每侧冲头数目(个):1

    ● 毛坯长度(mm):6000

    ● 成品长度(mm):6000

    ● 切断方式:模具切断

    ● 冲孔速率:一般工件50次/分钟

    ● 送进电机和准线调整均为进口伺服电机,主要电气控制元件及液压、气动阀为优质元件。

    ● 加工精度:符合GB2694-2003的要求

    ● 角钢送进速度:200mm/min
    保养注意事项:

    1:在使用前首先要进行空载试用,了解各操作按钮以及限制技术。

    2:使用前查看各部件的润滑情况,需要时及时加油。

    3:仔细了解使用说明书,严格按照使用说明使用。

    4:使用过程中及时清理残渣,避免影响使用情况。

    5:运行时机器台面以及周围不得放置任何东西,防止发生意外事故。

    6:使用过程中发现异常情况必须停机,在清理故障后才能继续上车。

    7:运行过程中,如果需要反转,必须先停机。

    8:每班下班前必须把设备导轨面及各滑动部位加油,清理床面垃圾使设备保持清洁,为下次使用做好保障工作。

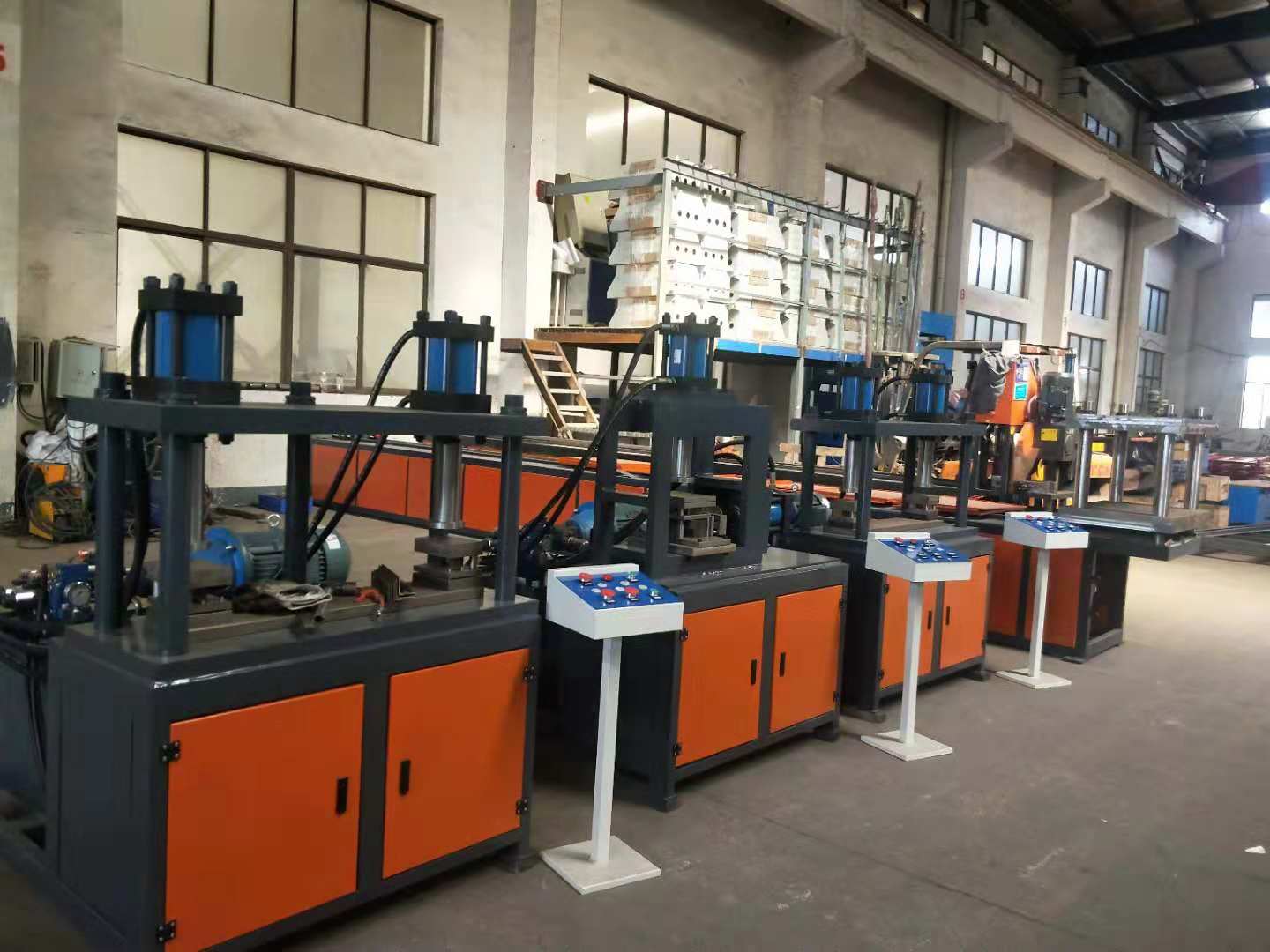

    张家港市征明机电设备制造有限公司生产的征明系列ZM-CKJ-63/80/125型数控高速液压角铁冲孔机是我公司开发的新一代全自动液压高速角铁、爬架抗震支架、防盗网、护栏、货架冲孔机,该机在锌钢、不锈钢市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚3.5mm内的铜管、铝管、铁管、钢管、槽钢、角铁及不锈钢管,亦可加工80×80mm以下、壁厚3.5mm内的不同材质的方管、圆管及异型管。该机具有良好的稳定性、重复性好、效率高等特点,而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径,该机冲孔平整无毛刺,定为准确,可生产各种新型防盗网(菱形防盗网、梅花管防盗网、圆管方管防盗网、亦可做门花、护栏、货架、展示架、扁铁、扁钢、槽钢、角铁等冲孔使用)。整机夹紧、升降等机构采用气压控制,工件定位(X坐标)由伺服驱动,整机控制采用微电脑控制,通过触摸屏界面进行参数设定及操作切换,操作简单方便、并可存储100个以上产品的加工参数。
    液压高速冲床广泛应用于不锈钢(锌钢、铝合金、扁铁、扁钢、槽钢、角铁)型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、建筑材料生产企业等五金冲孔加工。可按客户要求量身定做自动化、半自动化设备。
    二、主要技术参数:
    设备型号
    ZM-CKJ-63
    ZM-CKJ-80
    ZM-CKJ-125
    圆管规格
    Ф50(铜、铝、钢)
    Ф80(铜、铝、钢)
    Ф100(铜、铝、钢)
    方管规格
    50×50
    80×80
    100×100
    加工壁厚
    0.7mm
    1.0mm
    3.5mm
    冲孔规格
    Ф6~Ф20mm
    Ф6~Ф35mm
    Ф6~Ф45mm
    一次送料长度
    0~6000mm
    0~6000mm
    0~6000mm
    连续加工孔数量
    不限
    不限
    不限
    工件长度
    6000mm
    6000mm
    6000mm
    加工效率
    1~2秒/孔
    1~2秒/孔
    1~2秒/孔
    送料速度
    1200mm/S
    1200mm/S
    1200mm/S
    X轴重复定位精度(屏显)
    ±0.05mm
    ±0.05mm
    ±0.05mm
    电源规格
    380±10V, 50HZ
    380±10V, 50HZ
    380±10V, 50HZ
    工作压力
    100MPa
    120MPa
    180MPa
    外形尺寸
    6800×700×1270mm
    6800×700×1270mm
    6800×700×1270mm
    三、功能特点:
    1、人性化操作界面,仅需输入产品的孔位坐标参数即可进行产品加工,无需专业人员编程。
    2、控制系统:触摸屏操作界面+PLC控制系统+伺服马达系统。
    3、加工范围广:通过更换模具可加工¢6-45mm的孔(可根据客户需要定制)。
    4、本机能在复杂形状的管件上加工全孔或半孔。
    5、本机多可连续加工无限个孔,并可储存100个以上产品的加工参数。
    6、产品检索方面,可按序号检索、编号检索、亦可逐行检索。
    7、机床调整方便,换模迅速,可大大节省调机时间。
    8、自动化加工产品一致性好、产品质量更稳定。

    操作流程说明 第1步: 人工将型材通过导向装置放入到冲孔工装内(达到机械手基准面位置)。 第2步: 机械手夹持工具将型材夹紧。 第3步:。 伺服送料系统将型材输送到另一端程序设定位置 第4步: 冲孔工装在液压泵站提供压力的状态下按照程序设定的位置逐次冲孔直至完成整个冲孔工作。 第5步: 机械手松开夹持工装 。第6步: 操作员将加工完的型材取出冲孔工装。


    问:冲孔机哪家质量好?答:张家港市征明机电设备制造有限公司质优价廉性价比高
